Máy phân tích mạng vector R&S ZNH – Giải pháp đo lường chính xác, nhỏ gọn và mạnh mẽ

R&S ZNH là dòng máy phân tích mạng vector cầm tay cao cấp do Rohde & Schwarz (Đức) phát triển. Với thiết kế nhỏ gọn, hiệu năng mạnh mẽ và đầy đủ tính năng đo lường, R&S® ZNH đáp ứng tối ưu nhu cầu kiểm tra mạng RF, cáp và ăng-ten trong phòng thí nghiệm cũng như ngoài hiện trường.

Thiết bị hỗ trợ cả đo một cổng (cáp, ăng-ten) và hai cổng đầy đủ tham số S, giúp các kỹ sư nhanh chóng đánh giá chất lượng hệ thống. Giao diện cảm ứng trực quan, menu cấu hình tổng quan và khả năng vận hành đơn giản giúp rút ngắn đáng kể thời gian đo.

Các model của máy phân tích mạng vector R&S ZNH

• R&S ZNH4: 30 kHz – 4 GHz

• R&S ZNH8: 30 kHz – 8 GHz

• R&S ZNH18: 30 kHz – 18 GHz

• R&S ZNH26: 30 kHz – 26,5 GHz

Tính năng nổi bật của R&S ZNH

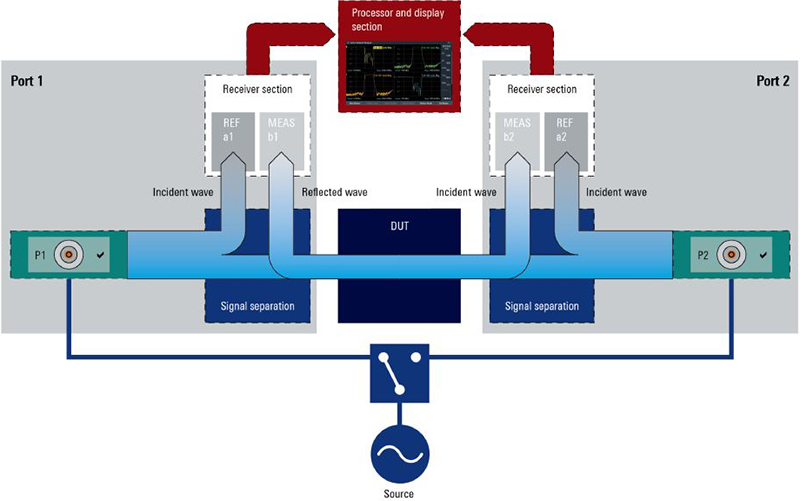

1. Kiến trúc RF tiên tiến – Độ chính xác cao

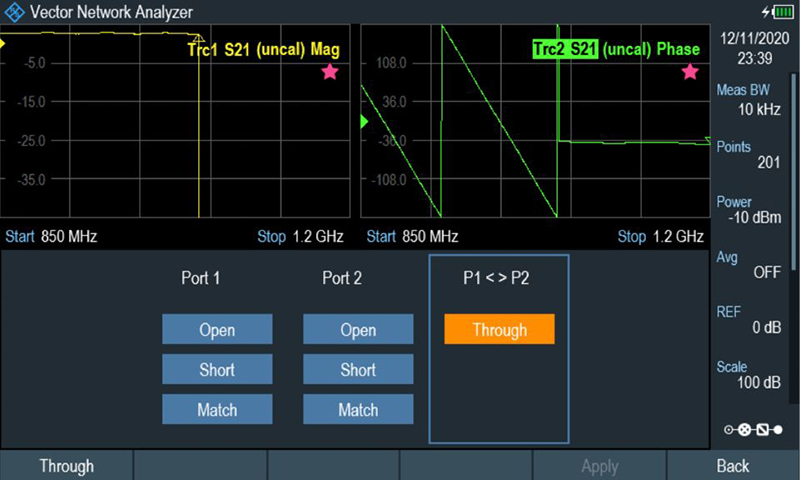

• Trang bị bốn bộ thu độc lập, hỗ trợ hiệu chuẩn nâng cao như UOSM (Unknown Through, Open, Short, Match).

• Độ chính xác cao, phù hợp cho DUT có đầu nối khác nhau tại các cổng đo.

2. Hiệu suất vượt trội trong thiết kế nhỏ gọn

• Dải tần rộng: từ 30 kHz đến 26,5 GHz.

• Dải động cao: lên tới 100 dB (điển hình).

• Nhiễu thấp: chỉ từ 0,0015 dB đến 0,0040 dB (RMS) và 0,02° đến 0,04° (RMS).

• Bộ suy hao tích hợp, điều chỉnh theo bước 5 dB, thuận tiện cho nhiều tình huống đo.

3. Vận hành đơn giản – Thân thiện người dùng

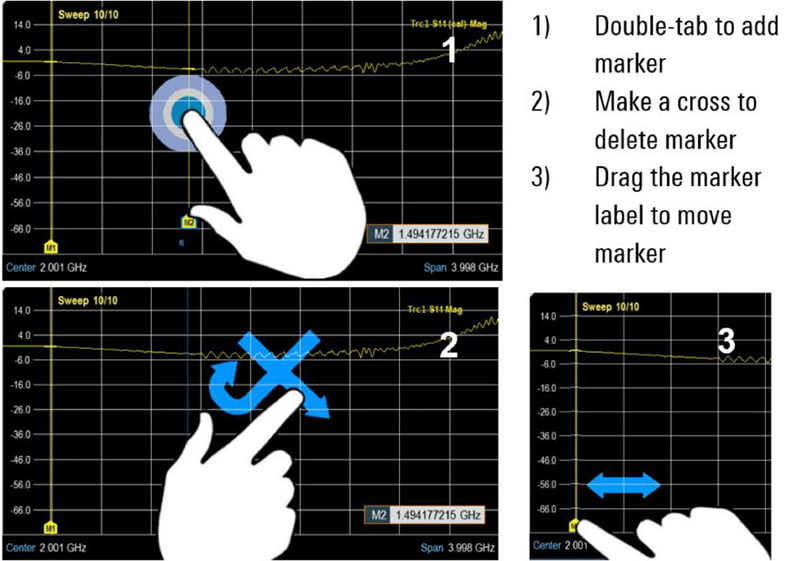

• Màn hình cảm ứng đa điểm, hỗ trợ thao tác vuốt, thu phóng như trên smartphone.

• Điều khiển từ xa qua PC, Android, iOS.

• Trình hướng dẫn đo lường (Measurement Wizard) giúp thiết lập nhanh, giảm sai sót.

4. Cấu hình nhanh chóng – Linh hoạt khi sử dụng

• Trang bị cả phím cứng, núm xoay và cảm ứng – dễ thao tác ngay cả khi đeo găng tay.

• Menu tổng quan giúp rút ngắn các bước thiết lập, tối ưu thời gian đo.

5. Tính năng tiêu chuẩn toàn diện

• Đo Distance-to-Fault (DTF).

• Đo suy hao cáp một cổng.

• Đo hệ số phản xạ & truyền dẫn.

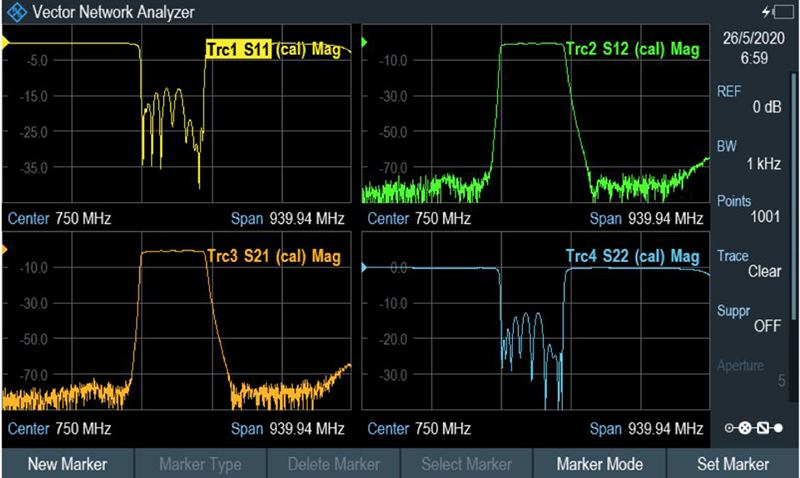

• Đầy đủ tham số S (S₁₁, S₁₂, S₂₁, S₂₂).

• Có thể mở rộng tính năng dễ dàng, minh bạch, không chi phí ẩn.

Ứng dụng thực tế của R&S ZNH

• Kiểm tra cáp và ăng-ten ngoài hiện trường.

• Đo kiểm RF module trong phòng lab.

• Đánh giá và xác minh thiết bị vô tuyến, radar, viễn thông.

Thông số kỹ thuật chính của R&S ZNH

• Dải tần: 30 kHz – 4/8/18/26,5 GHz (tùy model).

• Dải động: 100 dB (điển hình).

• Nhiễu thấp: 0,0015 – 0,0040 dB (RMS).

• Điều khiển: màn hình cảm ứng, phím cứng, điều khiển từ xa.

👉 Xem thêm chi tiết trong Brochure & Specifications của R&S ZNH.

Kết luận

Máy phân tích mạng vector cầm tay R&S ZNH là lựa chọn lý tưởng cho các kỹ sư viễn thông, RF và điện tử. Với thiết kế nhỏ gọn, độ chính xác cao và tính năng toàn diện, R&S ZNH giúp tối ưu quy trình đo lường cả trong phòng lab lẫn ngoài hiện trường.
