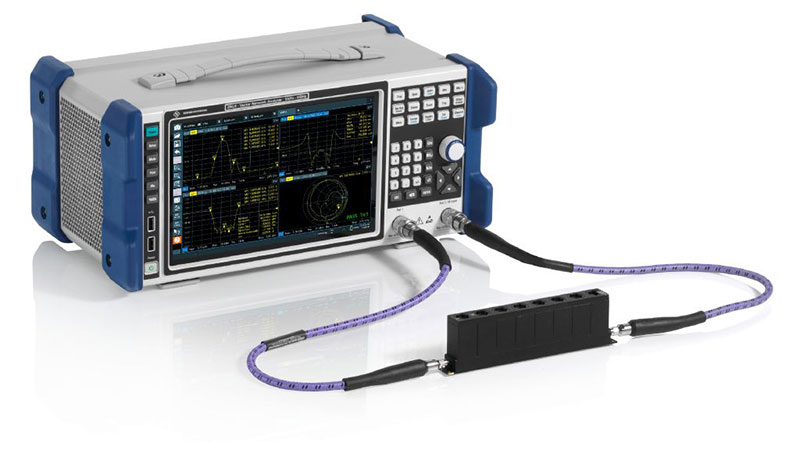

Máy phân tích mạng vector R&S ZNLE (100kHz to 20GHz)

R&S ZNLE là dòng máy phân tích mạng vector hiện đại của Rohde & Schwarz (Đức). Với thiết kế nhỏ gọn, dễ sử dụng và hiệu năng ổn định, R&S® ZNLE mang đến giải pháp phân tích VNA cơ bản, phù hợp cho cả chuyên gia lẫn người học, đào tạo.

Thiết bị có nhiều tùy chọn cấu hình, đáp ứng đa dạng nhu cầu đo lường:

Các model R&S ZNLE (không có tùy chọn mở rộng tần số thấp R&S®ZNLE-B100)

• R&S ZNLE3: 1 MHz – 3 GHz

• R&S ZNLE4: 1 MHz – 4.5 GHz

• R&S ZNLE6: 1 MHz – 6 GHz

• R&S ZNLE14: 1 MHz – 14 GHz

• R&S ZNLE18: 1 MHz – 18 GHz (over range đến 20 GHz)

Các model R&S ZNLE (có tùy chọn R&S®ZNLE-B100 mở rộng tần số thấp)

• R&S ZNLE3: 100 kHz – 3 GHz

• R&S ZNLE4: 100 kHz – 4.5 GHz

• R&S ZNLE6: 100 kHz – 6 GHz

• R&S ZNLE14: 100 kHz – 14 GHz

• R&S ZNLE18: 100 kHz – 18 GHz (over range đến 20 GHz)

Ưu điểm nổi bật của máy phân tích mạng vector R&S ZNLE

1. Đổi mới với chi phí hợp lý

• Hiệu năng cao trong mức giá tối ưu.

• Đáp ứng nhu cầu đo lường cơ bản cho cả phòng lab và đào tạo.

2. Đa năng, dễ sử dụng

• Không cần PC hay màn hình ngoài, R&S ZNLE tích hợp sẵn nền tảng PC chạy Windows 10.

• Ổ cứng SSD cho khả năng khởi động nhanh, độ tin cậy cao.

• Hỗ trợ các tùy chọn phân tích miền thời gian (R&S®ZNL-K2) và đo khoảng cách tới điểm lỗi (R&S®ZNL-K3).

3. Hiệu năng ổn định và chính xác

• Nhiễu vạch thấp, chỉ khoảng 0.001 dB (với độ rộng băng tần 10 kHz).

• Đảm bảo phép đo ổn định, lặp lại được và tốc độ cao.

• Độ rộng băng tần IF lớn cho kết quả nhanh mà vẫn chính xác.

4. Hiệu chuẩn thuận tiện

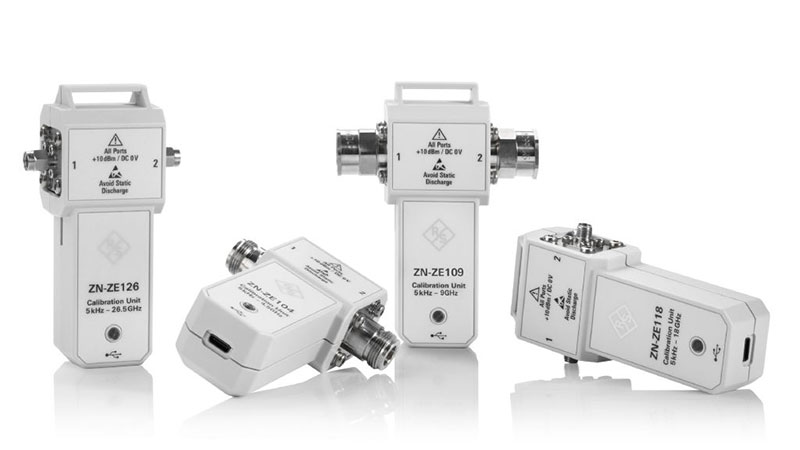

• Hỗ trợ cả bộ kit hiệu chuẩn thủ công (R&S®ZN-Z1xx) và bộ kit tự động (R&S®ZN-ZE1xx).

• Giảm thiểu sai sót do con người, nâng cao độ lặp lại phép đo.

5. Dễ vận hành – Thiết kế cho mọi đối tượng

• Màn hình cảm ứng trực quan, giao diện rõ ràng.

• Hướng dẫn thiết lập và hiệu chuẩn từng bước, hỗ trợ cả người mới.

• Ít tùy chọn phức tạp, giúp cấu hình nhanh chóng và chính xác.

Ứng dụng của máy phân tích mạng vector R&S ZNLE

• Kiểm tra và phân tích mạng RF trong các phòng lab.

• Giải pháp tối ưu cho giảng dạy, đào tạo kỹ thuật.

• Ứng dụng trong đo kiểm sản phẩm điện tử, viễn thông.

Thông số kỹ thuật chính của R&S ZNLE

• Dải tần: 100 kHz – 18 GHz (tùy model).

• Nhiễu thấp: khoảng 0.001 dB.

• Hệ điều hành tích hợp: Windows 10.

• Bộ nhớ: SSD khởi động nhanh, độ bền cao.

👉 Tham khảo chi tiết tại Brochure & Specifications của R&S ZNLE.

Kết luận

Máy phân tích mạng vector R&S ZNLE là lựa chọn hoàn hảo cho các ứng dụng VNA cơ bản. Với chi phí hợp lý, giao diện thân thiện và hiệu năng ổn định, R&S ZNLE giúp kỹ sư và sinh viên dễ dàng tiếp cận công nghệ đo lường tiên tiến của Rohde & Schwarz.
